Mô tả

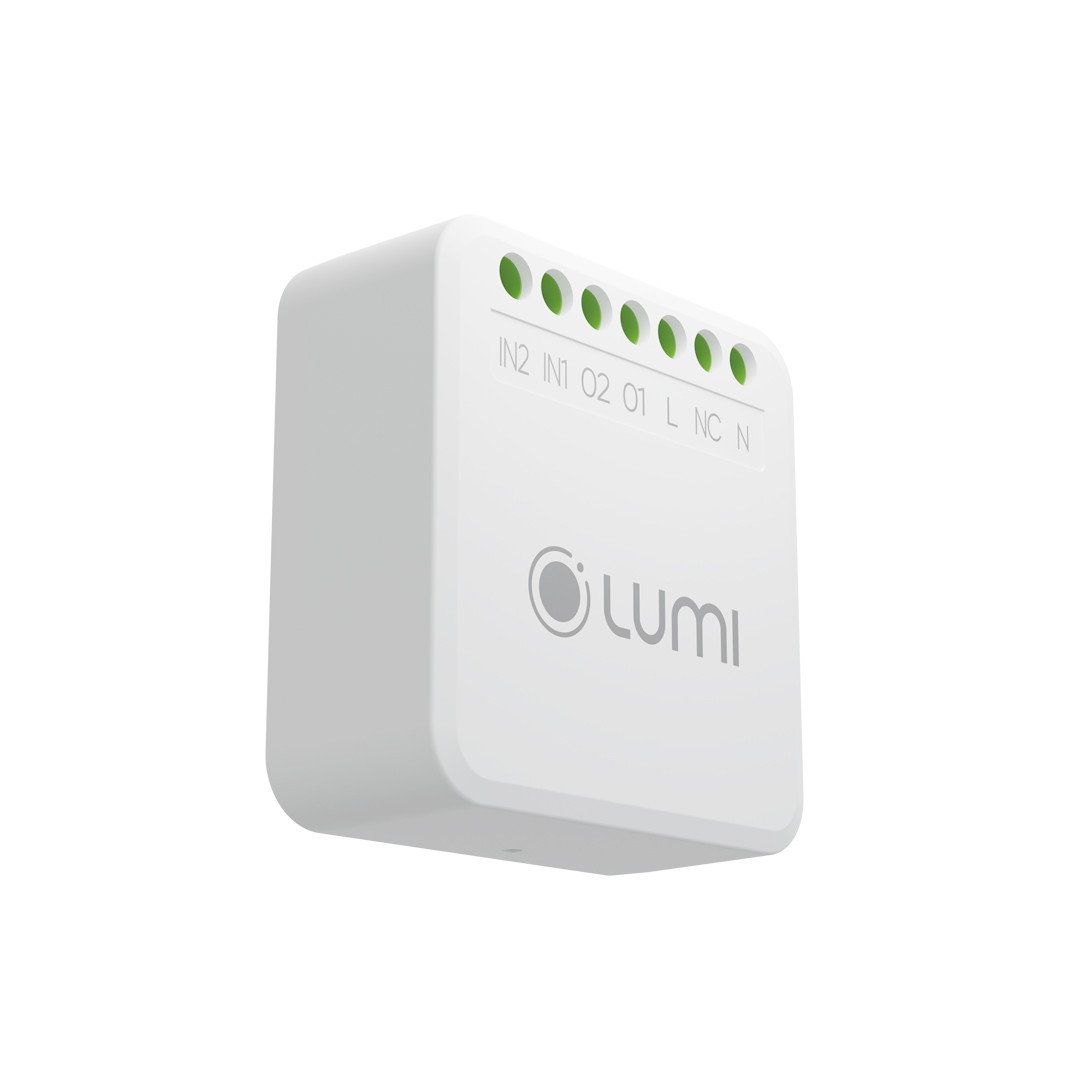

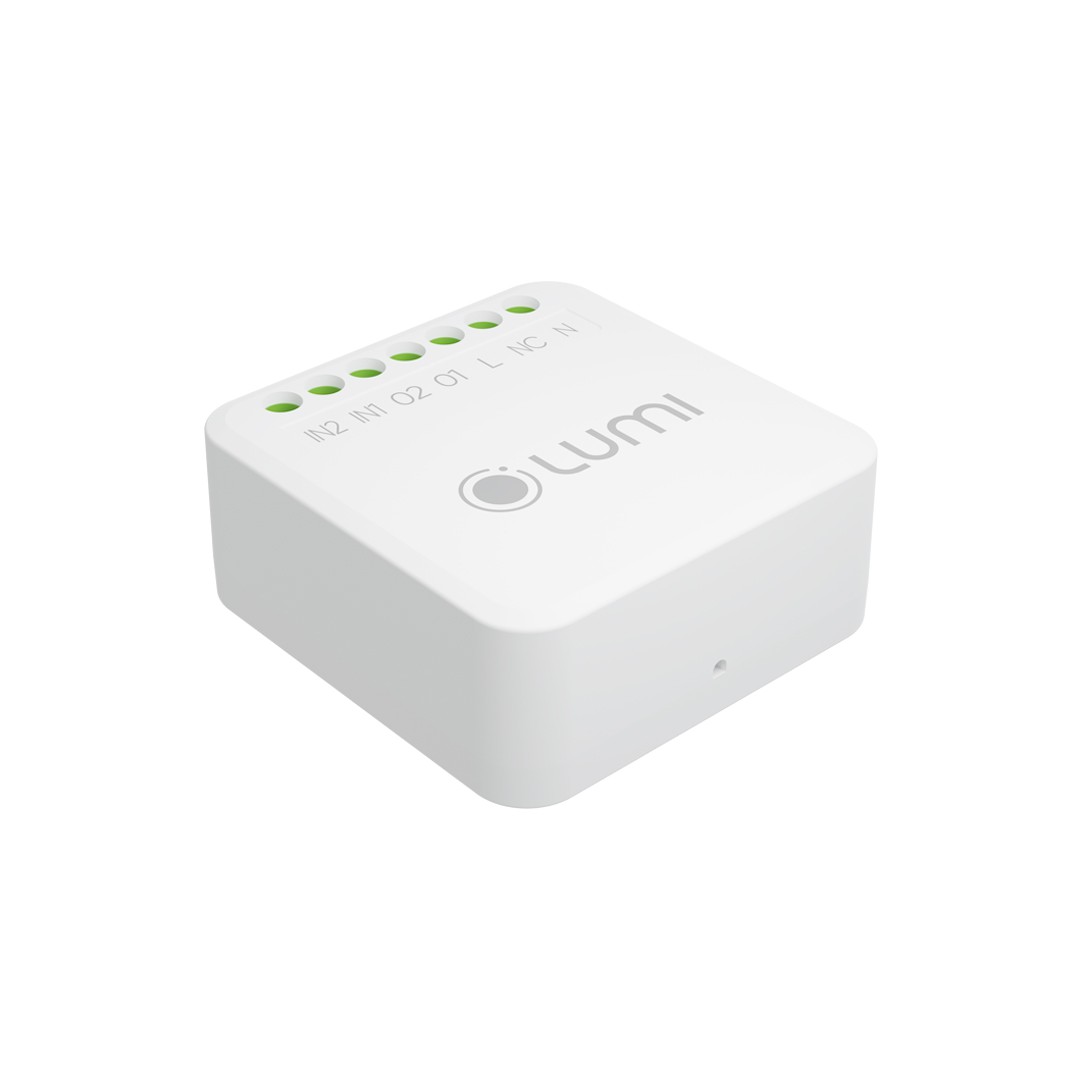

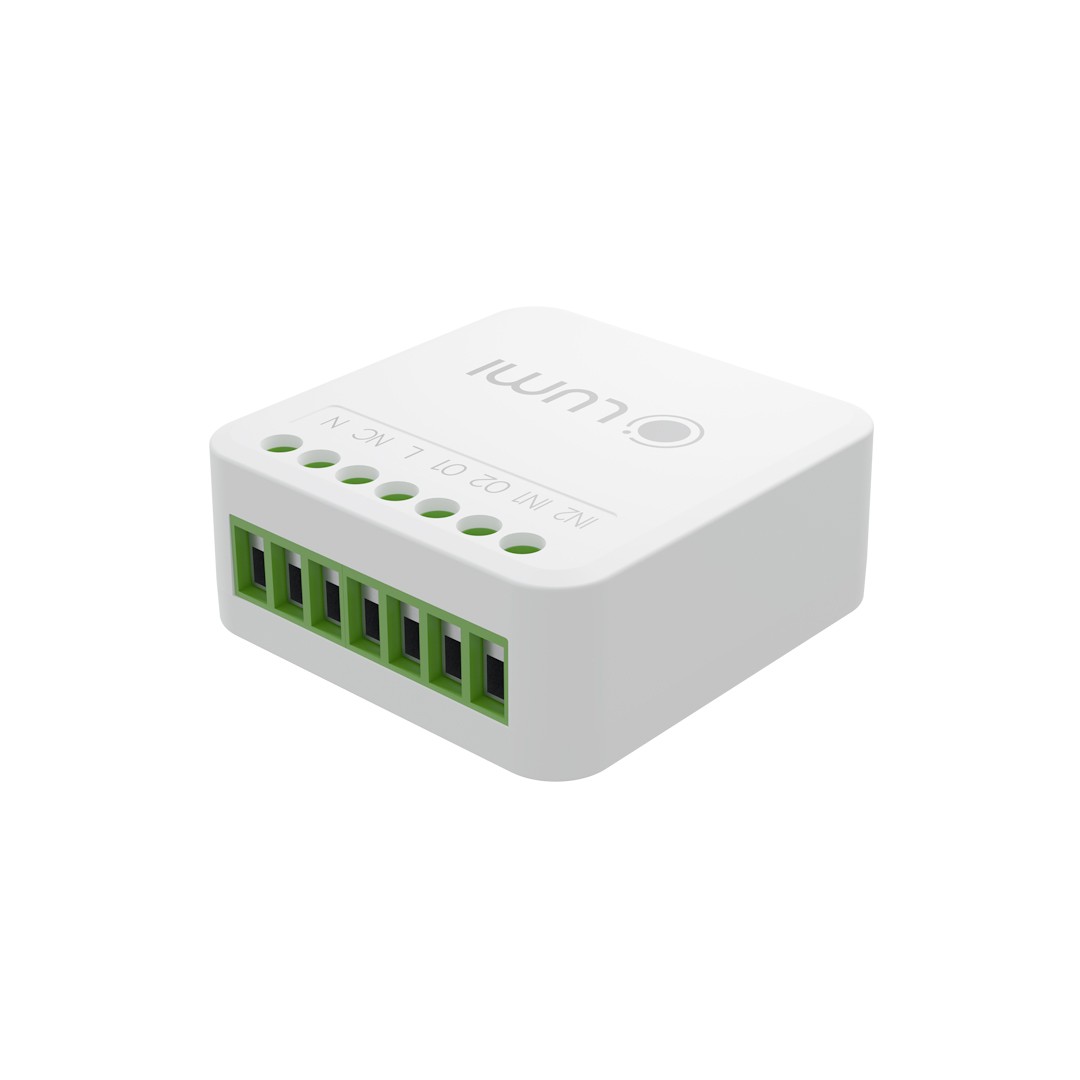

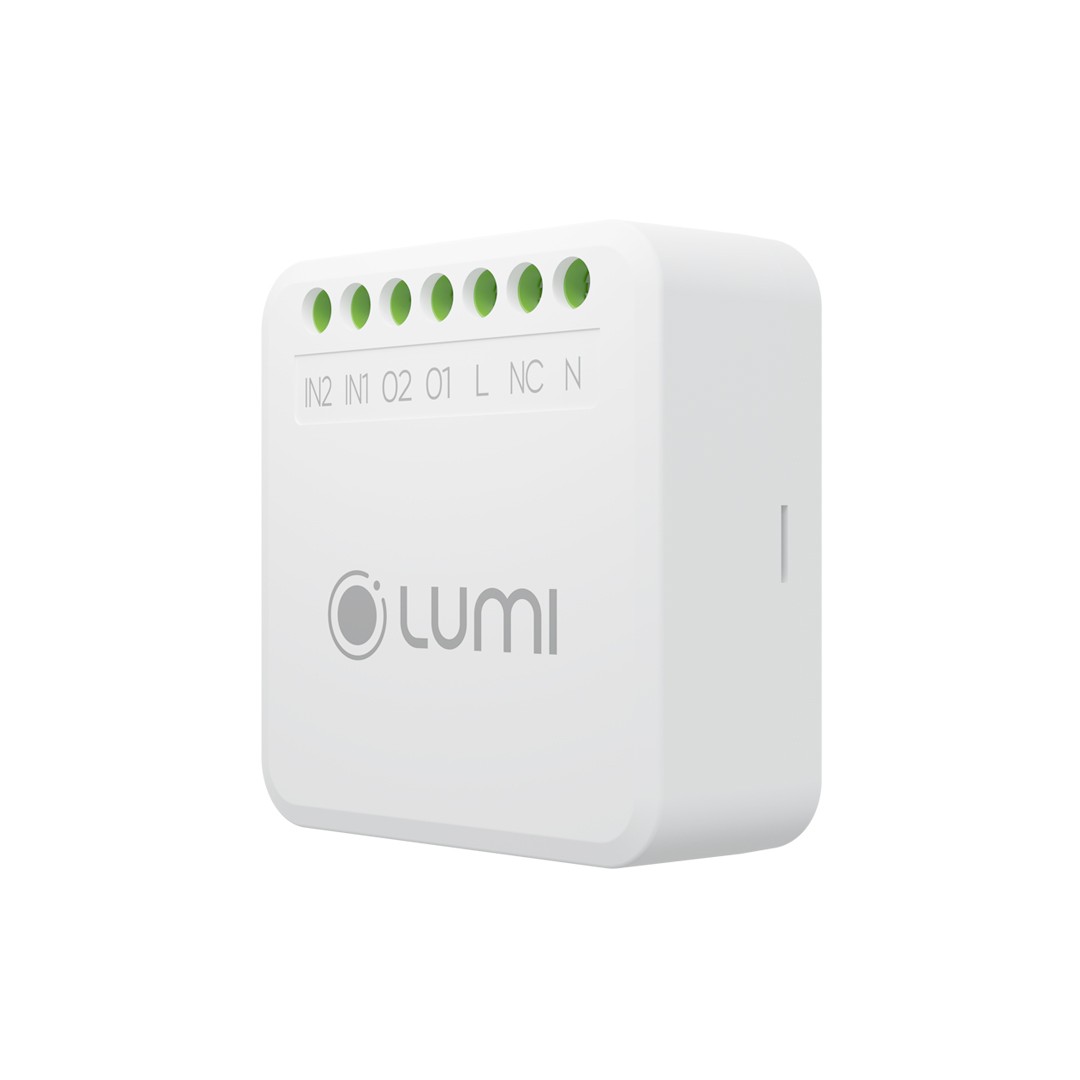

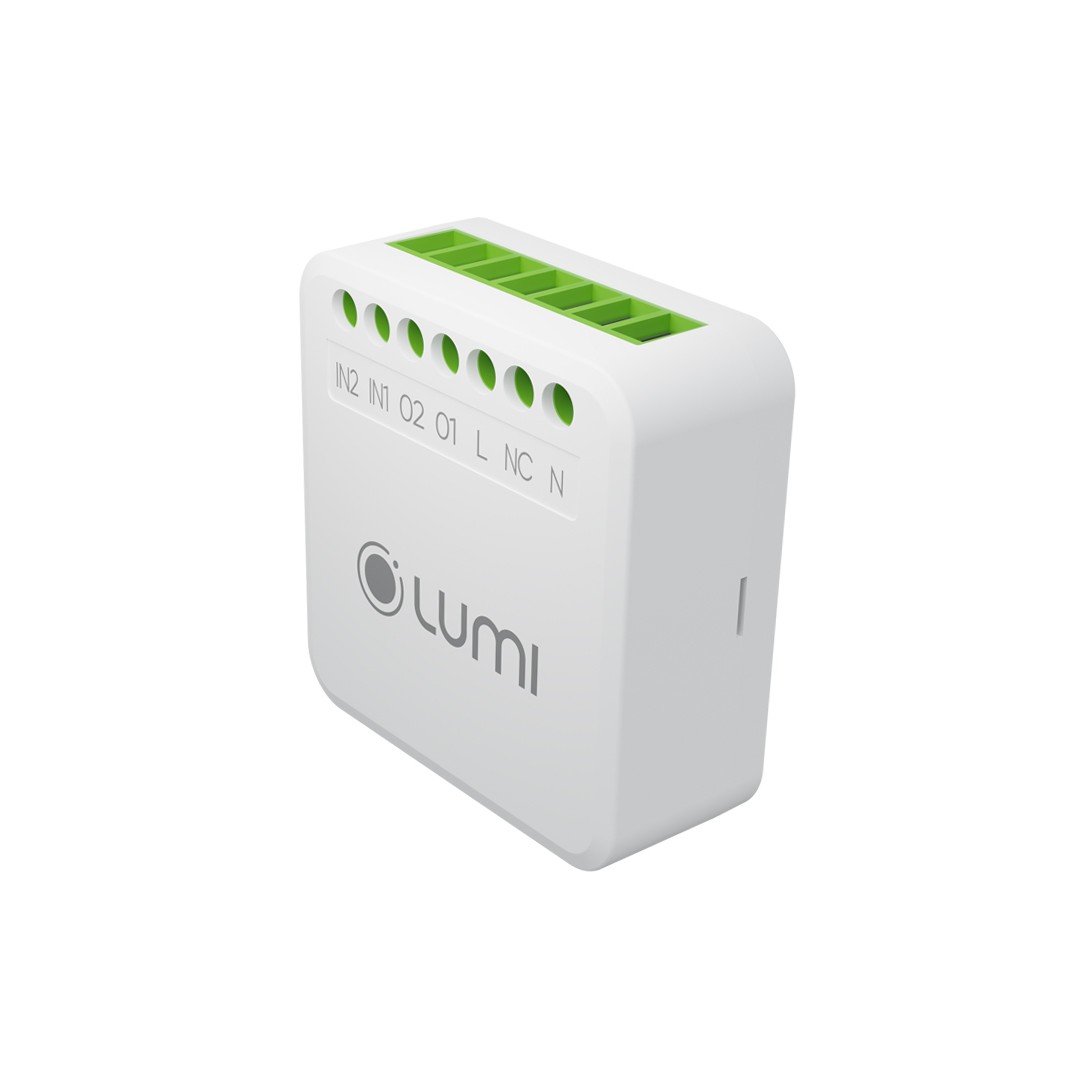

Module 2IN–2OUT/Zigbee giúp bạn giữ nguyên công tắc cơ nhưng điều khiển bật/tắt 2 thiết bị điện độc lập qua app Lumi Life+, giọng nói và tự động hóa Rule/Cảnh/Lịch.
Thiết kế nhỏ gọn như bao diêm (lắp ẩn trong đế âm), hỗ trợ nhóm trực tiếp (binding) trong mạng Zigbee, cho trải nghiệm ổn định, phản hồi nhanh.
Lưu ý: Ngoài bản Zigbee còn có Module 2IN–2OUT/BLE (giao thức BLE). Chọn đúng phiên bản theo hạ tầng nhà bạn.
Tính năng nổi bật
- 2 In – 2 Out độc lập: Điều khiển 2 thiết bị (đèn, quạt, bình nóng lạnh…) và 2 đầu vào làm tín hiệu kích hoạt Rule/Cảnh/Lịch.
- Điều khiển từ xa qua Internet & LAN: Ứng dụng Lumi Life+; hỗ trợ giọng nói khi tích hợp hệ thống.
- Nhóm trực tiếp (Binding) Zigbee: Đồng bộ trạng thái giữa các Module In/Out và công tắc Zigbee mà không cần HC trung gian.
- Giữ cảm giác dùng công tắc cơ: Có thể bật/tắt tại công tắc song song với điều khiển trên app.
- Tự động hóa linh hoạt: Hỗ trợ Rule, Cảnh, Lịch, Auto On/Off, Delay On/Off, Power Mode (trạng thái khi có điện lại).
Ứng dụng tiêu biểu
- Bật/tắt đèn, quạt, bình nóng lạnh bằng smartphone/giọng nói.
- Lên lịch/hẹn giờ: Tắt bình nóng lạnh sau 30 phút; bật đèn sân vườn lúc 18:00…
- Nhóm Zigbee theo khu vực: “Tắt toàn bộ đèn tầng 2” trong một chạm.
- Rule thông minh: Bật công tắc phòng khách tự bật đèn hành lang; rời nhà tắt toàn bộ thiết bị.
Nguyên lý & triển khai nhanh
- Dòng công tắc cơ Input (1/2) của module Output (1/2) Thiết bị điện.
- Điều khiển qua app: Smartphone HC Module Thiết bị (Internet/LAN).
- Lắp ẩn trong đế âm sau công tắc hiện hữu không đục phá, giữ nguyên thẩm mỹ.
Hướng dẫn cài đặt tóm tắt
1) Gia nhập mạng Zigbee
- Cấp nguồn 110–240VAC cho module.
- Mở Lumi Life+ Cài đặt Thiết bị HC Zigbee Thêm thiết bị.
- Đèn LED nháy hồng 3 lần đã gia nhập mạng.
- Trạng thái LED nhanh:
- Cấp nguồn: Nháy hồng 4 lần, kiểm tra mạng.
- Chưa cấu hình: Nháy đỏ 3 lần sáng đỏ.
- Đã cấu hình & kết nối HC: Nháy hồng 3 lần sáng xanh.
- Đã cấu hình nhưng mất kết nối HC: Nháy xanh 3 lần sáng đỏ.
2) Binding (nhóm trực tiếp thiết bị Zigbee)
- Giữ nút Config 10s LED nháy hồng 2 lần (vào chế độ cài đặt).
- Chọn kênh: Nhấn nhanh 1 lần (kênh 1) / 2 lần (kênh 2).
- Lặp bước 1–2 trên thiết bị cần nhóm (công tắc/Module khác).
- Nhấn nhanh 2 lần Config hoặc chờ 60s để kết thúc.
- Xóa nhóm: Lặp bước 1–2 trên kênh đã nhóm để xóa cấu hình cũ.
Nhóm tối đa 5 nút; không nhóm các nút nằm trên cùng 1 thiết bị.
3) Xóa thông tin mạng Zigbee (Remove)
- Bật/tắt công tắc nối Input 1: 5 lần, mỗi lần cách 2 giây LED nháy hồng 2 lần rồi sáng hồng.
- Cấp/ngắt nguồn 5 lần (mỗi lần cách 2 giây), sau đó trong 5 giây bật/tắt Input 1 thêm 1 lần để xác nhận xóa LED nháy hồng 4 lần (về chế độ tìm mạng).
- App vẫn giữ tên/phòng/cấu hình để add lại nhanh.
4) Reset thiết bị (factory)
- Nhấn nút Config 5 lần liên tiếp LED nháy hồng 2 lần Reset.
- Xóa toàn bộ thông tin mạng & cấu hình nâng cao.
Cấu hình nâng cao (trên App Lumi Life+)
- Input Mode (cách module “hiểu” công tắc)
- Vào chế độ cài đặt: Giữ Config 3s LED xanh nháy 2 lần sáng hồng.
- Thao tác trên công tắc kênh cần cài:
- Bật/Tắt 1 lần Toggle Switch (đầu vào ON/OFF = đầu ra ON/OFF).
- Bật/Tắt 2 lần Any Change (đầu vào đổi trạng thái đầu ra đổi theo).
- Bật/Tắt 3 lần Momentary (nhấn giữ 2–7s đổi trạng thái 1 lần & báo sự kiện).
- Nhấn Config 1 lần hoặc đợi 15s để lưu (LED xanh nháy 2 lần).
- Output Mode (hành vi đầu ra)
- Auto Off / Auto On / Auto On & Off / Delay On / Delay Off / On-Off thường.
- Cấu hình trên App (không thao tác dưới thiết bị).
- Power Mode (trạng thái khi có điện lại)
- Default Off / Default On / Khôi phục trạng thái trước khi mất điện.
- Vào cài đặt: Giữ Config 5s LED đỏ nháy 2 lần sáng hồng.
- Trên công tắc kênh tương ứng: Bật/Tắt 1 lần (Off) / 2 lần (Khôi phục) / 3 lần (On).
- Nhấn Config 1 lần hoặc đợi 15s để lưu.
- Link–Unlink (tách đầu vào/đầu ra)
- Cho phép đầu vào chỉ gửi sự kiện (nhấn 1/2 lần, nhấn giữ) mà không chi phối đầu ra.
- Cấu hình trên App (không thao tác dưới thiết bị).
Thông số kỹ thuật
| Hạng mục | Giá trị |
|---|---|
| Điện áp hoạt động | 110–240VAC ~ 50/60Hz |
| Tải tối đa (mỗi kênh Output) | 1000W (tải trở) / 200W (tải LED) |
| Kênh | 2 In / 2 Out |
| Truyền thông | Zigbee |
| Công suất phát | 10 dBm |
| Khoảng cách Zigbee | ~10m (có vật cản) / ~40m (không vật cản) |
| Kích thước | 47.5 × 49 × 20.4 mm |
| Nhiệt độ hoạt động | 0 – 50°C |
FAQ nhanh
- Mất Internet có điều khiển được không?
Có. Vẫn bật/tắt bằng công tắc cơ hoặc nhóm/binding Zigbee trong mạng nội bộ. - Module có điều khiển được bình nóng lạnh?
Có, miễn công suất tải ≤1000W (tải trở) cho mỗi kênh. - Khác gì so với bản BLE?
Bản Zigbee dùng mạng Zigbee (hỗ trợ binding, mesh Zigbee); bản BLE dùng BLE Mesh. Hãy chọn theo hạ tầng hiện hữu hoặc theo hệ sinh thái đang dùng. - Có cần thay công tắc cũ không?
Không. Lắp ẩn sau công tắc cơ, giữ nguyên thói quen sử dụng.
